西门子840D数控系统硬盘数据恢复法

? 这是金属加工（mw1950pub）发布的第12221篇文章

编者按

---

在西门子840D数控系统的PCU硬盘中，除了用户数据还包括操作系统和840D的软件，如果系统文件遭到破坏，即便用户数据完好也是无法工作的。最好在问题发生前将840D整个硬盘镜像备份，生成的镜像文件可长期保存在外部介质（如U盘）中 ，供日后恢复时使用。利用这种备份方法，即便是PCU硬盘各分区数据丢失或损坏，也能利用外部存储介质对硬盘单个分区或所有分区进行快速恢复，同样，遇到硬盘完全损坏而无法使用的情况时，在更换新硬盘后，也能保证系统快速有效地恢复正常。

虽然西门子840D系统本身支持本地硬盘分区的备份，但其备份文件是存储在本地硬盘中的，当硬盘彻底损坏而无法被系统识别时，备份在其中的文件也无法提取用来恢复系统。另外，西门子840D系统也支持硬盘分区数据外部备份，但需要利用联接外部计算机建立通信来实现，其过程相对复杂，所需硬件工具多，不利于快速有效的现场维修工作。

首先，利用U盘制作一个系统启动盘，并将GHOST软件复制其中。

然后，插上 U 盘后启动系统，在自检画面最下面一行出现“PRESS <F2> TO ENTER SETUP”时及时按下F2键（水平键左起第二个），进入PCU系统的BIOS设置项，在“BOOT”菜单下选择U盘，按“+”键将U盘调整为第一启动项，如图1所示。

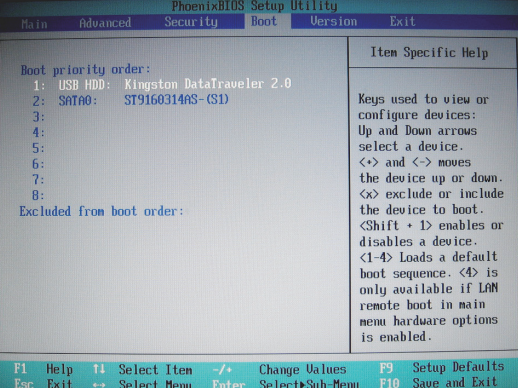

图1　调整U盘为第一启动项

在“EXIT”菜单下选择“SAVE CHANGES & EXIT”确认保存离开（见图2），系统将以U盘引导启动。

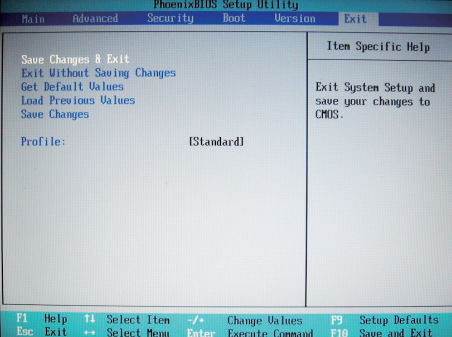

图2　将以U盘引导启动系统

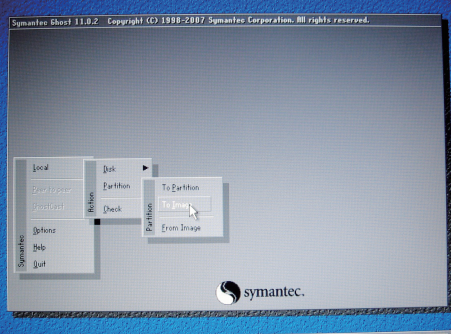

U 盘引导 PCU 进 入 W I N P E系统，打开GHOST软件，选择“LOCAL→DISK→T O IMAGE”，在出现的对话框选中PCU硬盘（磁盘1）并按“OK”（见图3、图4），定义镜像文件名并选择存储路径后，执行硬盘镜像备份，如图5所示。备份文件名最好定义为所备份分区盘符名，方便日后恢复时加以区分。

图3　进入WIN PE系统打开GHOST软件

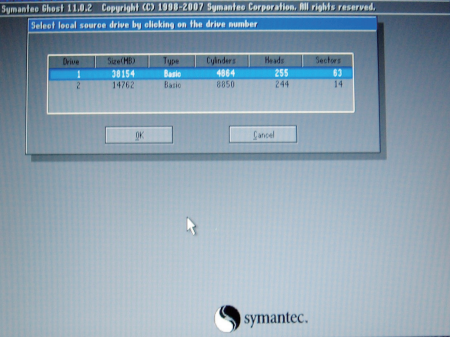

图4　选中PCU硬盘（磁盘1）并按“OK”

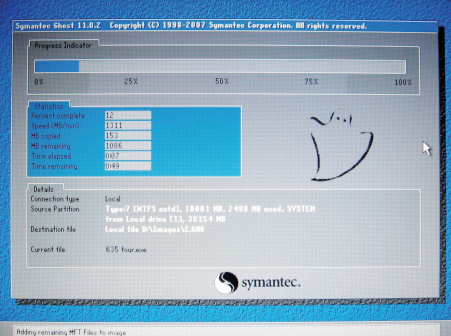

图5　执行硬盘镜像备份

需要恢复系统时，同样用U盘启动系统，打开GHOST软件，选择“LOCAL →DISK →FROM IMAGE”，在U盘中选中所需备份镜像文件（***.GHO），执行硬盘镜像恢复。

公司借鉴此方法成功解决了数控系统数据恢复问题，具体使用效果如下。

1）公司重机厂的TK6513数控镗铣床在系统启动时，PCU无法加载HMI软件，机床不能正常启动，利用启动菜单PCU只能进入WINDOWS操作系统，说明HMI软件损坏或HMI软件所在分区出现错误。此机床在正常时已备份过所有分区，因为HMI软件是安装在PCU硬盘的F分区中，故将已备份的F盘分区数据拷入U盘，单独将此分区数据进行恢复，短时间内使系统恢复正常，减少了?；奔?，提高了维修效率。

2）公司矿山厂的W250HC数控镗铣床出现系统无法启动，硬盘出现错误，DOS与WINDOWS系统都无法进入，检查硬盘未有物理损坏，重新格式化各分区，利用已有备份数据逐一恢复各分区数据，完成恢复重启系统正常启动，快速有效地完成了维修工作。
